二次濾網



一、概述

 我國環境較為嚴重隨著江河、湖泊等水質污染突出。經一次濾網過濾后水中還有不少懸浮物和有機物，因此，二次濾網系統是再凈化水中污物、保持凝汽器水室經常處于清潔狀態，保證膠球正常投運，提高膠球回收率不可缺少的裝置。我公司是生產電力輔機設備定點廠，通過近幾年來不斷征求廣大用戶意見和對二次濾網的反復試制及不斷改進，使二次濾網結構和使用性能更加完善，并廣泛應用于6MW到300MW火力發電機組冷卻水開式循環系統中，受到廣大新老客戶的一致好評。



二、產品特點

  目前各電廠凝汽器循環水系統中較為普遍使用的固定式和旋轉式兩種二次濾網，通過多年來運行實踐證明，主要存在以下幾點問題：

1、固定式的特點：

網芯固定不能旋轉，清理污物效果差，網孔易堵塞，清理要等待停機。

2、旋轉式特點：

網芯旋轉、清洗時靠負壓反沖，該濾網清污能力較固定式強，但是當洪峰季節貨水污較嚴重時，以及水中含塑料薄膜。雜草等粘俯力較強的污物時，清洗效果仍不理想，如遇排污室刮板磨損嚴重時，清污效果更差，結構上也存在較大缺點：

 （1）驅動網芯的一對大小齒輪常年在含泥沙等雜質的水中運行、極易磨損和腐蝕，嚴重影響機組和經濟運行。

 （2）傳動控制系統較為復雜，一般由控制電磁閥、油泵、油箱、油缸、油馬達、油路控制箱等組成，運行之中容易發生漏油、控制失靈現象。

 （3）維修、檢修工作量大。

  針對上述二次濾網存在的缺點，我公司通過調查研究和反復試制制設計成電回轉反沖式二次濾網，是目前使用性能佳的二次濾網，它具有以下特點：

   1、網芯驅動齒輪與循環水隔絕，潤滑系統采用全封閉開形式，齒輪不再受水、泥沙等雜質磨損和侵蝕。

   2、清理了老式二次濾網存在的傳動系統復雜易產生故障的缺點，動行可靠，檢修維護方便。



三、結構形式和工作原理

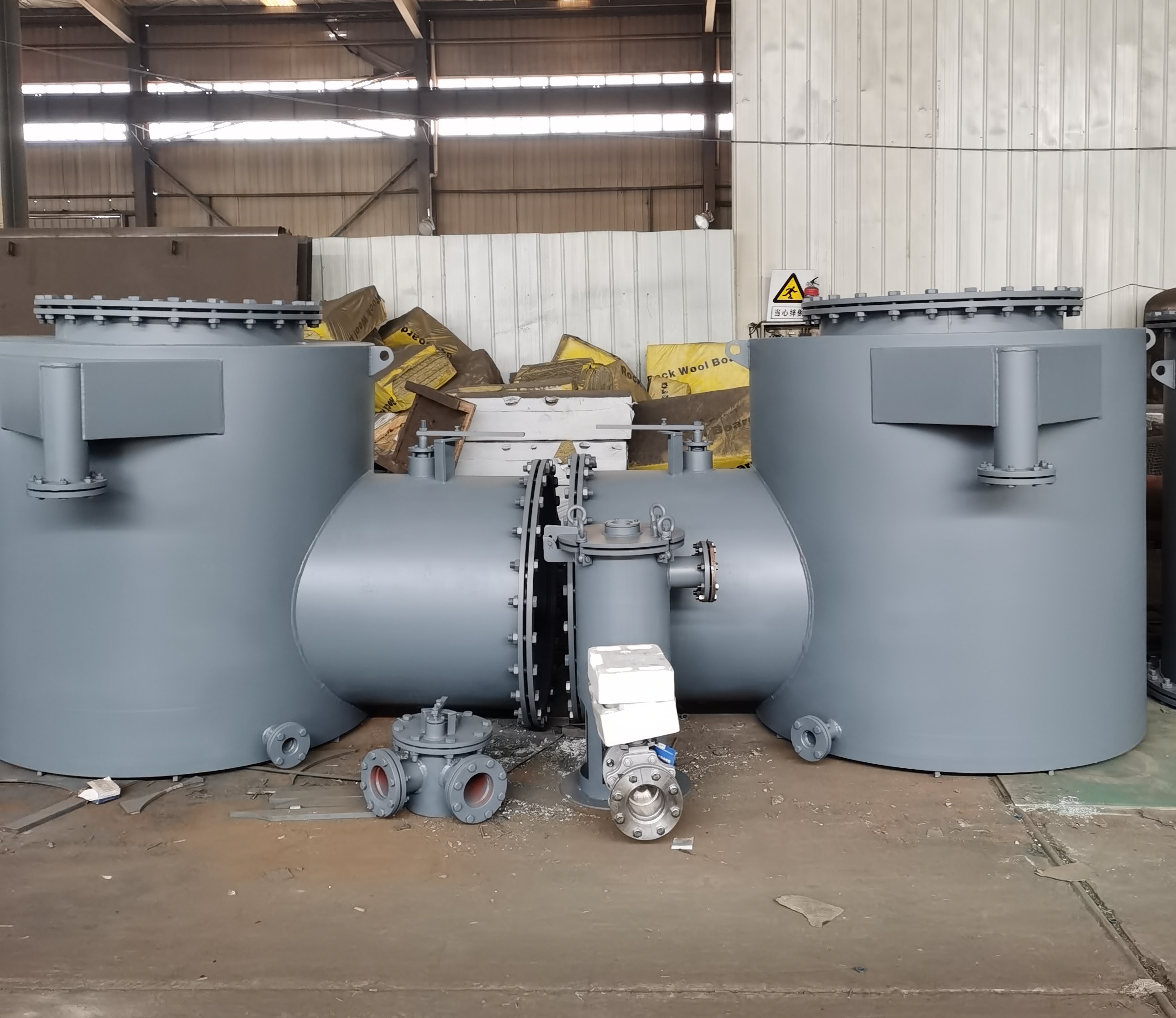

  電動旋轉反沖式二次濾網結構形式如附圖1，它主要由：⑴殼體⑵不銹鋼網芯⑶傳動機構⑷減速機⑸排污門等五個部件組成。

   工作原理：經過攔污柵和一次濾網過濾的循環水中仍含有不少懸浮物和泥沙等雜質，經過循環水泵進入二次濾網再過濾，當水中懸浮物和泥沙等雜質在濾網處附到一定數量時，濾網的內外水壓差增大到控制系統規定數值時（一般為500mmH2O柱），啟動控制系統動用、排污機構投入工作，將附著物排出二次濾網，待內處壓差恢復到正常時（一般≤400mmH2O柱）控制機構關閉、循環往復，從而完成過濾排污工作過程。



四、安裝及注意事項

  1）二次濾網可臥式安裝在凝汽器進口，也可安裝在循環泵出口，其效果相同。

  2）濾網進口直管段長度應大于循環水管道直徑。

  3）安裝時不可傾斜，連接要牢固。

  4）濾網與凝汽其、器循環水管進口間距保持100mm以上，并在濾網與凝汽器之間加裝補償節，便于檢修裝拆和補償之用。

  5）安裝后，須清理濾網前循環水管中的一切雜物，投運前，并作運行試驗。



五、定貨須知

  1、 提供接管通徑、壓力及汽輪機功率。

  2、  循環水流量設計值及水中雜質含量。



循環水中雜質含量居多的是何種雜質。

如若改換需方提供安裝方案、接管通徑、原濾網圖紙復印件。
